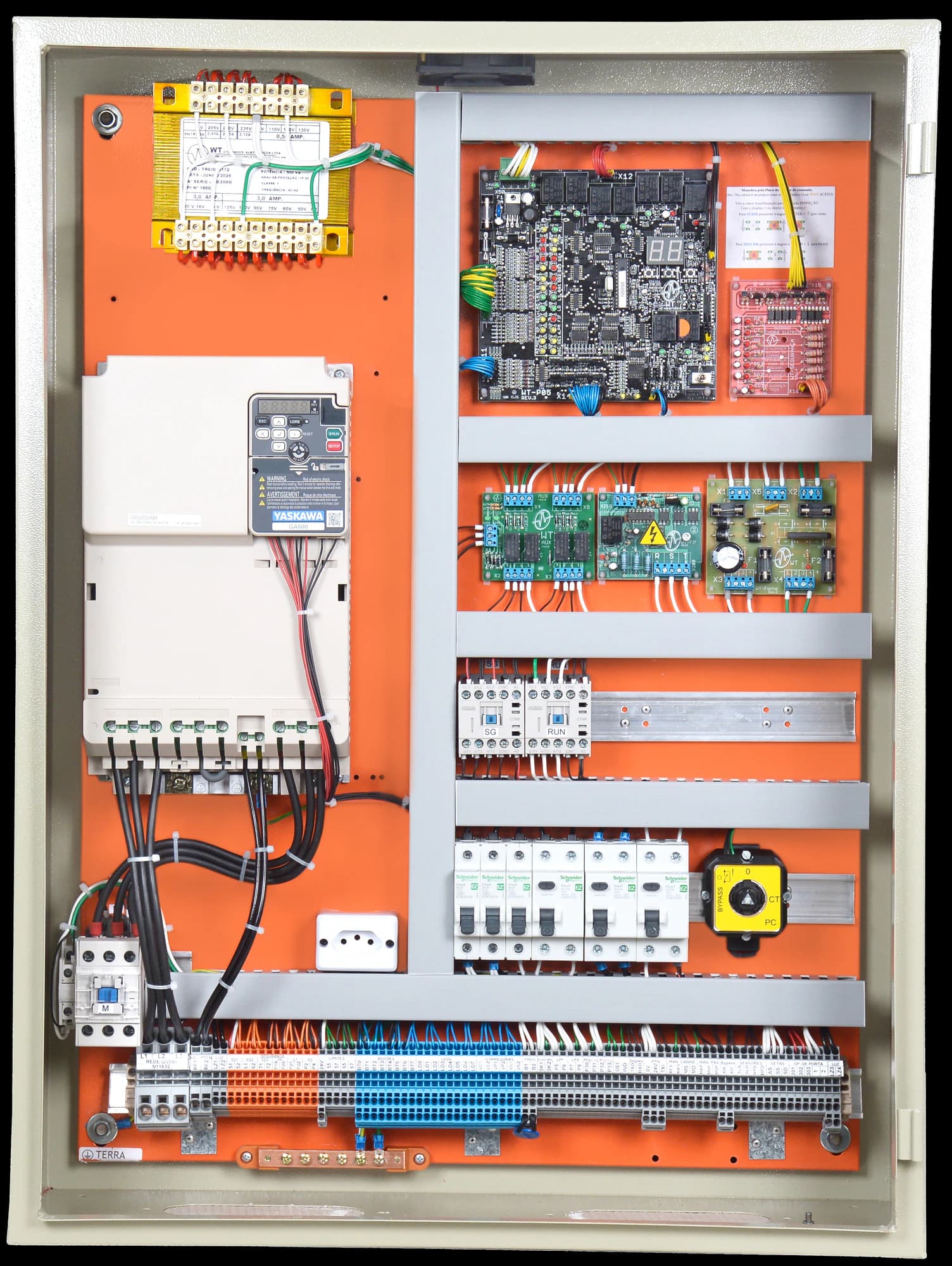

Quadro de comando NBR 16858 aberto visto de frente

Quadro de comando NBR 16858 frontalImagens meramente ilustrativas.

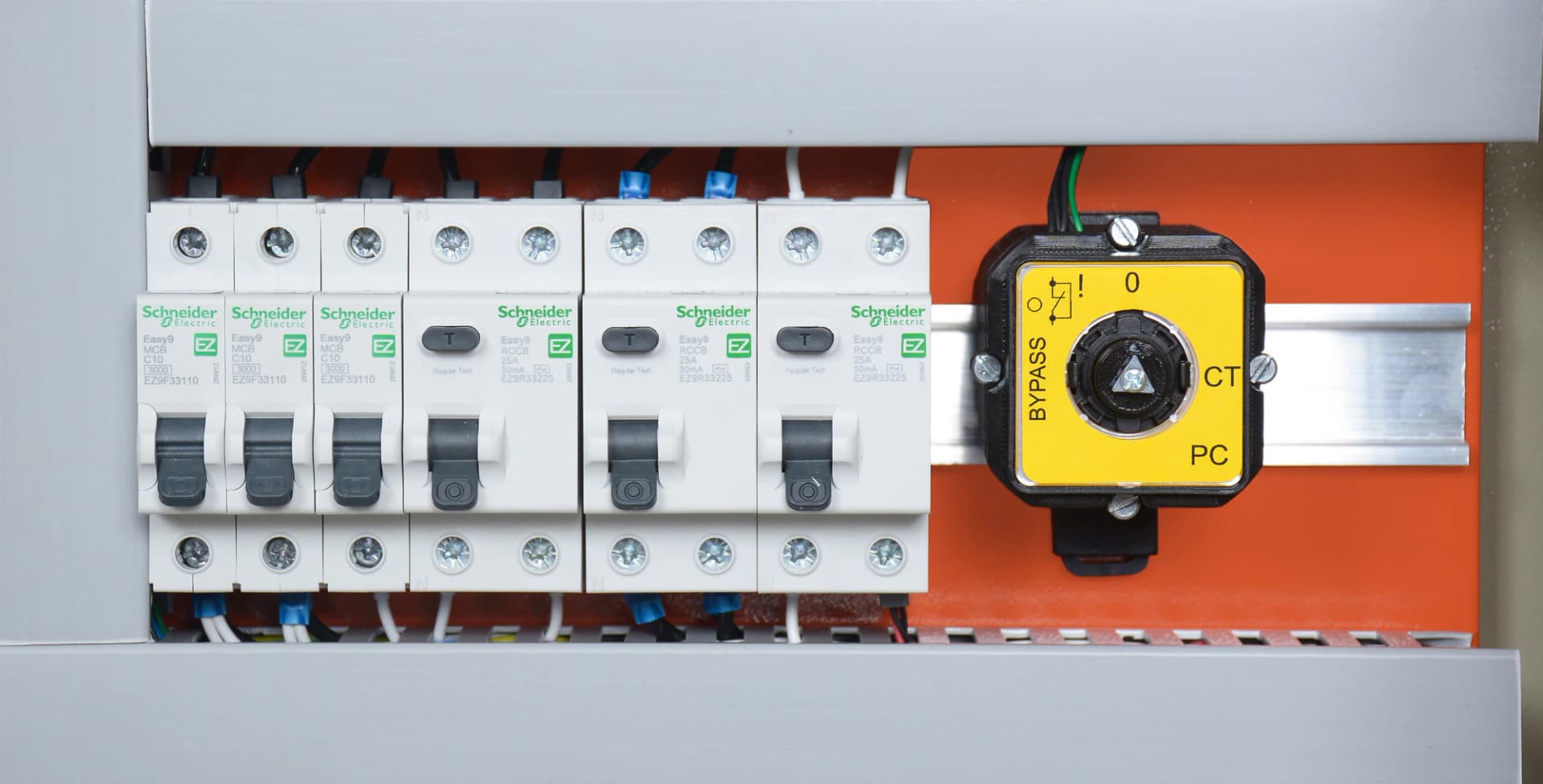

Detalhe dos disjuntores DR e da chave de bypass do quadro NBR 16858

Disjuntores DR e chave de bypassImagens meramente ilustrativas.

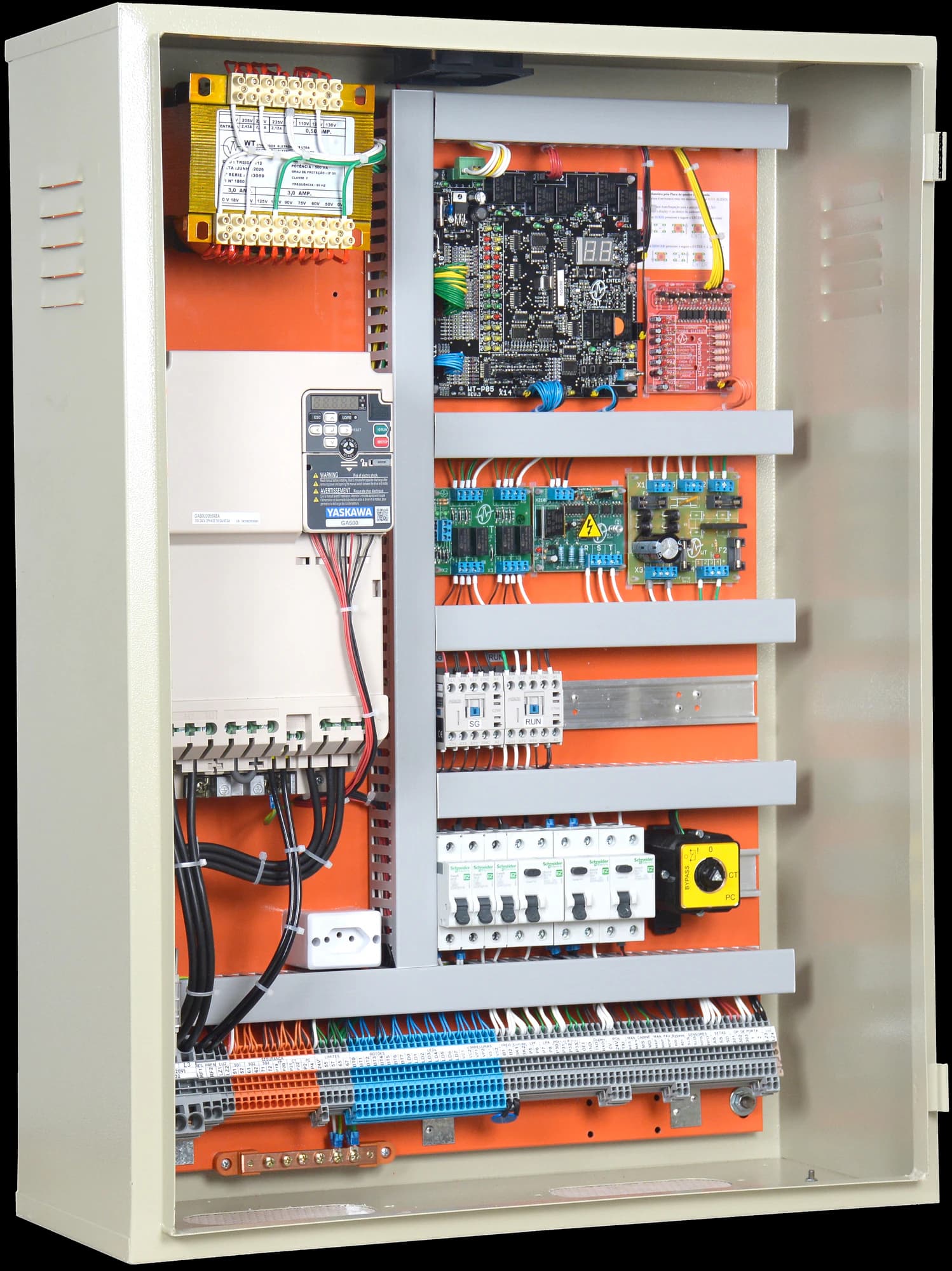

Quadro de comando NBR 16858 aberto visto em perspectiva pela esquerda

Quadro de comando NBR 16858 em perspectiva esquerdaImagens meramente ilustrativas.

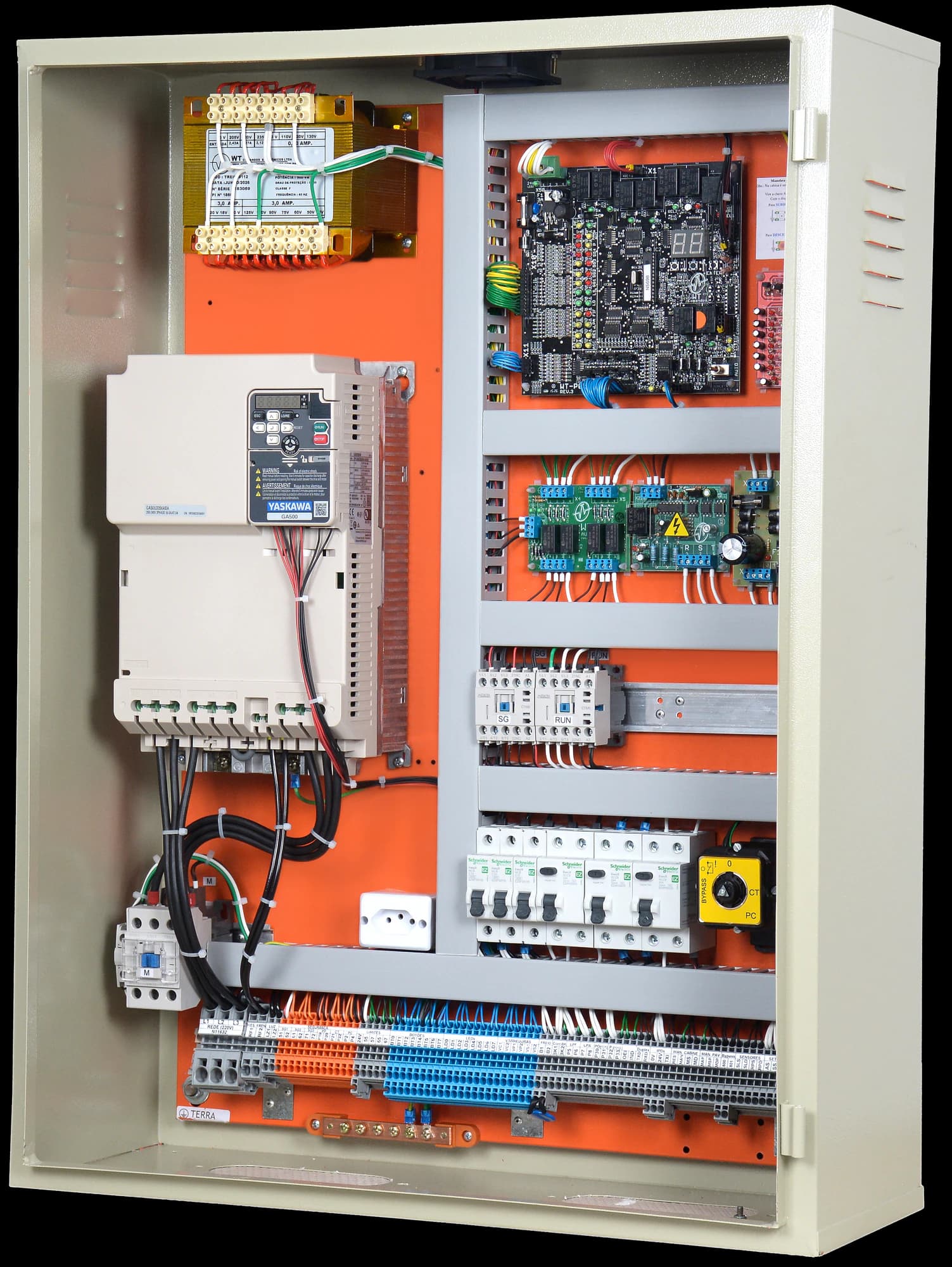

Quadro de comando NBR 16858 aberto visto em perspectiva pela direita

Quadro de comando NBR 16858 em perspectiva direitaImagens meramente ilustrativas.

Comando com inversor

Quadro de Comando NBR 16858

Quadro de comando desenvolvido para atender à NBR 16858, com disjuntores DR, chave de bypass, saída para sinal sonoro e luminoso e circuito para inspeção no poço.

NBR 16858Disjuntores DRChave de bypass

Solicitar informações →Ver downloads

Descrição técnica

Quadro de comando VVVF desenvolvido para atender à NBR 16858. Reúne disjuntores DR, chave de bypass, saída para sinal sonoro e luminoso, circuito dedicado para inspeção no poço e os recursos técnicos da linha WT-VVVF.

Aplicação: elevadores com máquinas e motores com engrenagem ou Gearless, inclusive motor de ímã permanente.

Características principais

Desenvolvido para atender à NBR 16858.
Disjuntores DR para os circuitos previstos no quadro.
Chave de bypass dedicada.
Saída para sinalização sonora e luminosa.
Circuito para inspeção no poço.
Até 32 paradas Coletivo Seletivo (Sistema de Varredura).
Circuito de segurança 110Vac para evitar falhas de queda de tensão.
Identificação de trinco jumpeado.
Serviço de Bombeiro (OEI), Serviço Independente e Serviço de Ascensorista.
Identificação de falta ou inversão de fase.
Adaptável a máquinas e motores com engrenagem ou Gearless.
Possibilidade de utilização de motor de ímã permanente.
Sistema Duplex com sistema inteligente de chamados.
Chamada Especial para o elevador de serviço no sistema Duplex.
Busca de falhas dedicada a cada item do elevador.
Economia de energia, conforto na parada e partida e nivelamento preciso.
Compatível com os principais operadores de porta de cabine, inclusive AT120 da OTIS.
Suporte para resgate automático.
